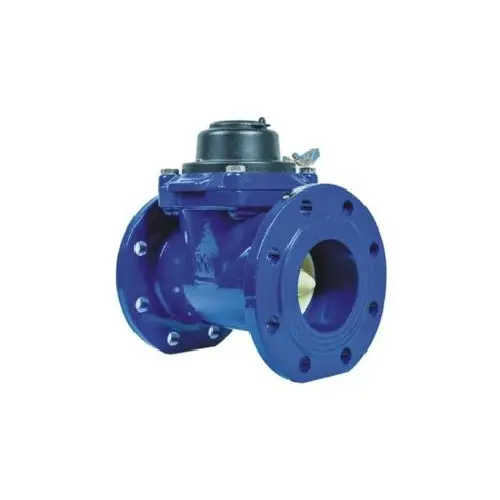

Contatore dell'acqua Woltman
Il contatore dell'acqua Woltman Helix può essere suddiviso in contatore dell'acqua Woltman Helix orizzontale (WPH) e Helix verticale
Contatore dell'acqua Woltman (WS) in base alla diversa struttura interna del contatore dell'acqua, ma i contatori dell'acqua lo sono
installato orizzontalmente, il vantaggio del contatore per acqua verticale Woltman (WS) è una gamma di flusso più ampia (R80/R160/R200). L'installazione non richiede i severi requisiti di sezione del tubo diritta e filtro esterno.
Utilizzo: il contatore dell'acqua Woltman orizzontale viene utilizzato per misurare il flusso totale di condotte di grande flusso. È particolarmente adatto per la conduttura principale di approvvigionamento idrico e la domanda di acqua mineraria di grandi impianti. Le caratteristiche principali sono grande capacità di circolazione, volume ridotto, struttura compatta, facile da usare e manutenzione.
Condizioni applicabili:
▶ Dimensioni: DN40~DN600
▶ Materiale: guscio in ghisa
▶ Acqua fredda: 0,1 ~ 30 ℃
▶ Acqua calda: 0,1 ~ 90 ℃
▶ Pressione di esercizio: 1,0 MPa/1,6 MPa
Metodo di installazione:
1.Installazione orizzontale.
2. È necessario un filtro dell'acqua aggiuntivo.
3.L'ingresso/uscita dell'acqua del contatore dell'acqua necessita di una sezione di tubo diritto U10/D5.
Caratteristiche:
1. La struttura di trasmissione magnetica asciutta assicura che il contatore sia pulito e chiaro.
2. Grande capacità di flusso, piccola perdita di pressione e curva prestazionale stabile.

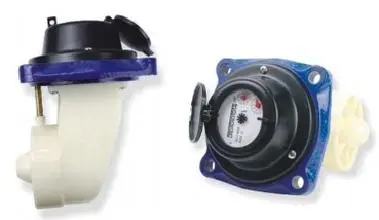

3.Il movimento di misurazione è sostituibile e facile da smontare.
4. Gli elementi di fissaggio in acciaio inossidabile e la polvere di resina epossidica vengono spruzzati all'interno e all'esterno del guscio per massimizzare la prevenzione della ruggine e prolungare la durata del prodotto.
5. Il meccanismo di misurazione ha una buona universalità, connessione magnetica, resistenza alla trasmissione ridotta, funzionamento sensibile e affidabile.
6. Il contatore è sigillato sottovuoto, anticondensa e atomizzato e può mantenere la lettura chiara e precisa tutto l'anno
Parametro tecnico:
|
DN (mm) |
Intervallo di flusso |
Massimo Q4 |
Comune fluire Q3 |
Confine Q |
Minimo Q1 |
Minimo lettura |
Massimo lettura |
|
Q3/Q1 |
m |
³/h |
m³ |
||||
|
40 |
80 |
50 |
40 |
0.8 |
0.5 |
0.001 |
999.999 |
|
50 |
80 |
50 |
40 |
0.8 |
0.5 |
0.001 |
999.999 |
|
65 |
80 |
78.75 |
63 |
1.4 |
0.79 |
0.001 |
999.999 |
|
80 |
80 |
125 |
100 |
2.0 |
1.25 |
0.001 |
999.999 |
|
100 |
80 |
200 |
160 |
3.2 |
2.0 |
0.001 |
999.999 |
|
150 |
80 |
500 |
400 |
8.0 |
5.0 |
0.001 |
9.999.999 |
|
200 |
80 |
800 |
630 |
12.6 |
7.88 |
0.001 |
9.999.999 |
|
250 |
80 |
1260 |
1008 |
20.16 |
12.6 |
0.02 |
9.999.999 |
|
300 |
80 |
2000 |
1600 |
32 |
20 |
0.02 |
9.999.999 |
|
350 |
80 |
2800 |
2240 |
44.18 |
28 |
0.2 |
999.999.999 |
|
400 |
80 |
3200 |
2560 |
51.2 |
32 |
0.2 |
999.999.999 |
|
450 |
80 |
3200 |
2560 |
51.2 |
32 |
0.2 |
999.999.999 |
|
500 |
80 |
5000 |
4000 |
80 |
50 |
0.2 |
999.999.999 |
|
600 |
80 |
8000 |
6400 |
128 |
80 |
0.2 |
999.999.999 |
Dimensioni e peso complessivi:
|
DN (mm) |
Lunghezza |
Altezza |
|
Flangia di collegamento |
Peso di riferimento |
|
|
L(mm) |
Hmm) |
Flangia esterna diametro |
Diametro centrale del foro bullone D1(mm) |
Numero di bulloni di collegamento |
kg |
|
|
40 |
200 |
198 |
150 |
110 |
4-M16 |
8.3 |
|
50 |
200 |
205 |
165 |
125 |
4-M16 |
10 |
|
65 |
200 |
218 |
185 |
145 |
4-M16 |
12.5 |
|
80 |
225 |
280 |
200 |
160 |
8-M16 |
13.6 |
|
100 |
250 |
290 |
220 |
180 |
8-M16 |
18.3 |
|
150 |
300 |
320 |
285 |
240 |
8-M20 |
28 |
|
200 |
350 |
365 |
340 |
295 |
12-M20 |
44.8 |
|
250 |
450 |
434 |
450 |
400 |
12-M20 |
80 |
|
300 |
500 |
459 |
500 |
410 |
12-M24 |
98 |
|
350 |
500 |
590 |
505/520 |
460/470 |
16-M20/16-M24 |
145 |
|
400 |
600 |
660 |
565/580 |
515/525 |
16-M24/16-M24 |
199 |
|
450 |
600 |
700 |
615/640 |
565/585 |
20-M24/20-M27 |
270 |
|
500 |
800 |
760 |
670/715 |
620/650 |
20-M24/20-M30 |
320 |
|
600 |
800 |
880 |
780/840 |
725/770 |
20-M27/20-M33 |
520 |

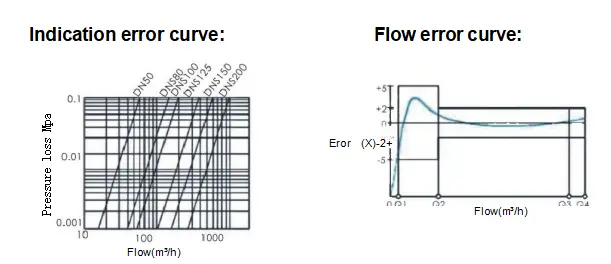

A.L'errore massimo consentito per un'area bassa (Q1≤Q B.Quando la temperatura dell'acqua è ≤ 30 ℃, l'errore massimo consentito nell'area alta (Q2≤Q≤Q4) è ±2% Quando la temperatura dell'acqua è>30℃, l'errore massimo consentito nell'area alta (Q2≤Q≤Q4) è ±3%
