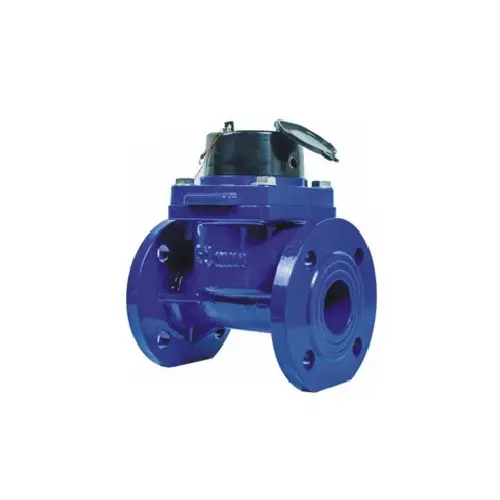

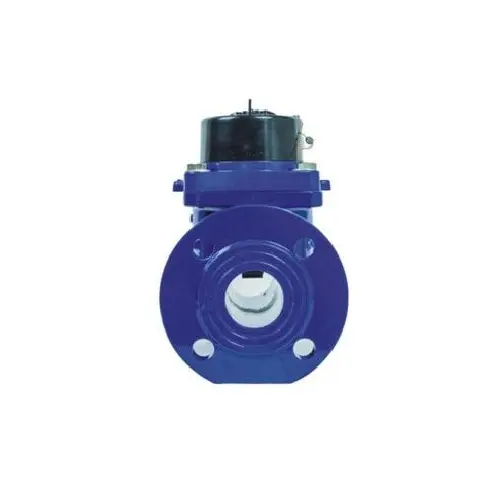

Contatore dell'acqua per l'irrigazione
Utilizzo: strumento di misurazione del flusso per misurare il volume totale dell'acqua che scorre attraverso la tubazione.
Condizioni di fornitura:
▶ Dimensioni: DN50~DN600
▶ Materiale: guscio in ghisa
▶ Grado di temperatura: T30, T50, T90
▶Classe di pressione: MAP16, MAP10
▶Perdita di pressione:△P63
Metodo di installazione:
1.Installazione orizzontale.
2. È necessario un filtro dell'acqua aggiuntivo.
3.L'ingresso/uscita dell'acqua del contatore dell'acqua necessita di una sezione di tubo diritto U10/D5.
Caratteristiche:
1. Piccola resistenza alla trasmissione, grande capacità di flusso, anti-blocco e forte capacità anti-inquinamento.
2. Rotore orizzontale, azionamento ad accoppiamento magnetico e asciutto.
3.Il contatore adotta la sigillatura sottovuoto, l'anticondensa e l'atomizzazione e può mantenere la lettura chiara per lungo tempo.
4. La struttura rimovibile è adottata per una facile installazione e manutenzione
5. Il meccanismo di misurazione ha una forte universalità.
6. In base alle esigenze dei clienti, è possibile fornire la trasmissione remota e il dispositivo di trasmissione (trasmissione a doppia canna/sala).
Parametro tecnico:
| DN (mm) | Fluire allineare | Grado di misurazione | Massimo flusso Q4 | Comune flusso Q3 | Flusso limite Q2 | Minimo flusso Q1 | Minimo lettura | Massimo lettura |
| Q3/Q1 | m3/h | m³ | ||||||
| LXXG-50 | 2" | R20 (R25) | 25 | 31.25 | 5 | 1.25 | 0.002 | 999, 999 |
| LXXG-65 | 2/2" | 40 | 50 | 8 | 2 | 0.002 | 999, 999 | |
| LXXG-80 | 3" | 63 | 78.75 | 12.6 | 3.15 | 0.002 | 999, 999 | |
| LXXG-100 | 4" | 100 | 125 | 20 | 5 | 0.002 | 999, 999 | |
| LXXG-125 | 5" | 160 | 200 | 32 | 8 | 0.002 | 999, 999 | |
| LXXG-150 | 6" | 250 | 312.5 | 50 | 12.5 | 0.002 | 999, 999 | |
| LXXG-200 | 8" | 400 | 500 | 80 | 20 | 0.002 | 999, 999 | |
| LXXG-250 | 10" | 630 | 787.5 | 126 | 31.5 | 0.02 | 9, 999, 999 | |
Dimensioni e peso complessivi:
| Modello | DN | Lunghezza | Altezza | Flangia di collegamento | ||
| mm | Flangia esterna diametro φD1 | Numero di bulloni di collegamento D2 | Numero di bulloni di collegamento | |||
| LXXG-50 | 2" | 200 | 253 | 165 | 125 | 4*M16 |
| LXXG-65 | 2V2" | 200 | 268 | 185 | 145 | 4*M16 |
| LXXG-80 | 3" | 225 | 284 | 200 | 160 | 8*M16 |
| LXXG-100 | 4" | 250 | 295 | 220 | 180 | 8*M16 |
| LXXG-125 | 5" | 250 | 310 | 250 | 210 | 8*M16 |
| LXXG-150 | 6" | 300 | 339 | 285 | 240 | 8*M20 |
| LXXG-200 | 8" | 350 | 382 | 340 | 295 | 8*M20(1,0MPa) 12*M20(1,0MPa) |
| LXXG-250 | 10" | 450 | 438 | 395 405 |
|
12*M20(1.0MPa) 12*M24(1.0MPa) |

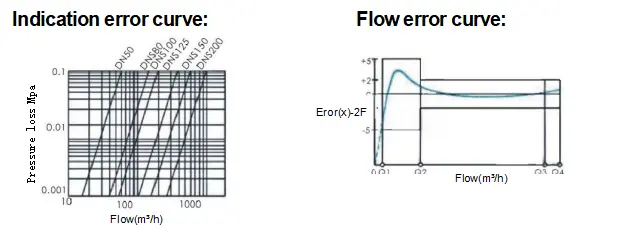

A.L'errore massimo consentito di un'area bassa (Q1≤Q B. Quando la temperatura dell'acqua è ≤ 30 ℃, l'errore massimo consentito nell'area alta (Q2 ≤ Q ≤ Q4) è ± 2% Quando la temperatura dell'acqua è > 30 ℃, l'errore massimo consentito nell'area alta (Q2 ≤ Q ≤ Q4) è ± 3%
