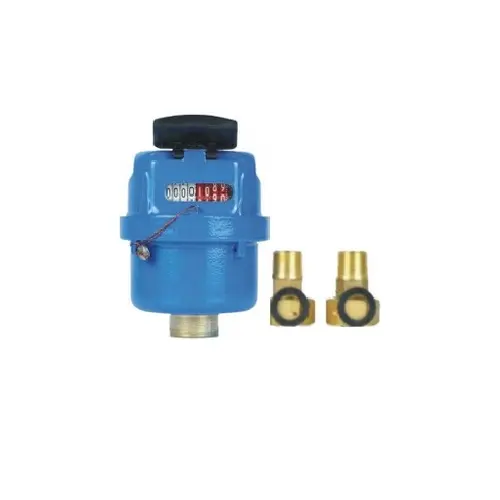

Contatore dell'acqua volumetrico
La misurazione del contatore dell'acqua volumetrico è più accurata di quella del contatore dell'acqua a getto multiplo.
L'errore di misurazione del contatore dell'acqua a getto multiplo avrà un errore di ± 2%, mentre l'errore del contatore dell'acqua volumetrico può esserlo
controllato al livello di ± 0,5% o anche inferiore.
Condizioni di consegna:
▶ Dimensioni: DN15,DN20
▶Pressione massima di lavoro: PN16
▶Perdita di pressione: ≤0,063Mpa
▶Temperatura dell'acqua: T30,T50
▶Standard:ISO4064.Classe C
▶R:R160(R=Q3/Q1)(opzionale)
▶ Installazione: orizzontale, verticale o inclinata
▶ Metodo di connessione: filettatura BSP

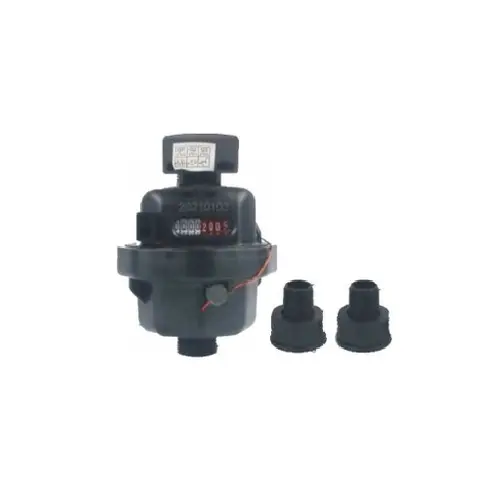

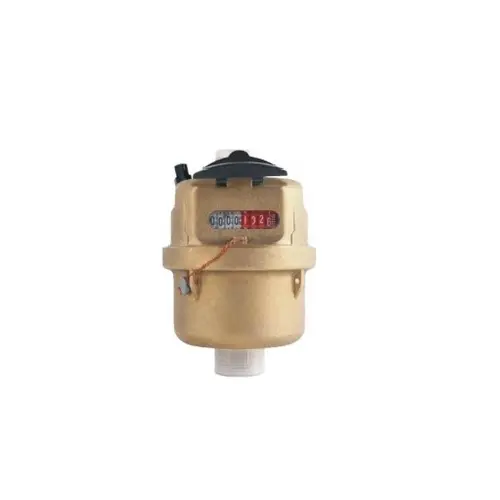

▶ Il corpo può essere scelto in ottone, ottone con primer e ABS.

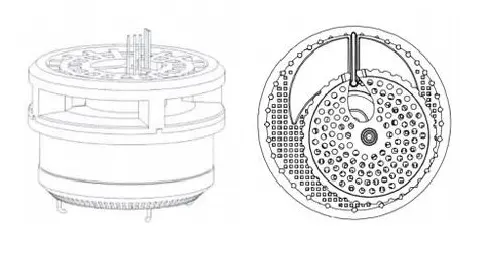

Adottare il pistone rotante volumetrico, più accurato per la misurazione;
▶Migliore sensibilità
▶Ampio intervallo di portata
▶Installazione multiangolo
▶Su richiesta è possibile aggiungere un dispositivo di trasmissione remota

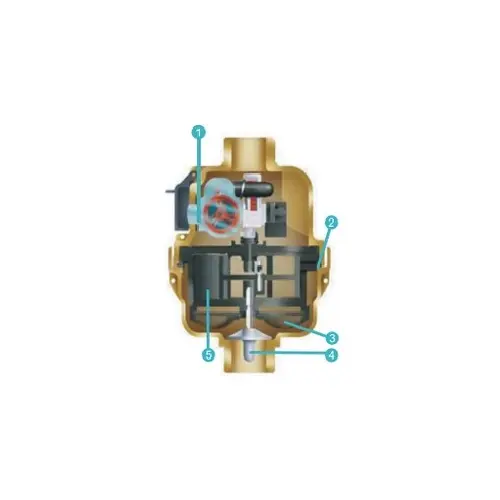

Struttura interna del contatore dell'acqua:
1. Registro facile da leggere
2."o"ring di tenuta
3.Filtro
4.Valvola di non ritorno opzionale
5. Il design del pistone scanalato garantisce una lunga durata e riduce i blocchi

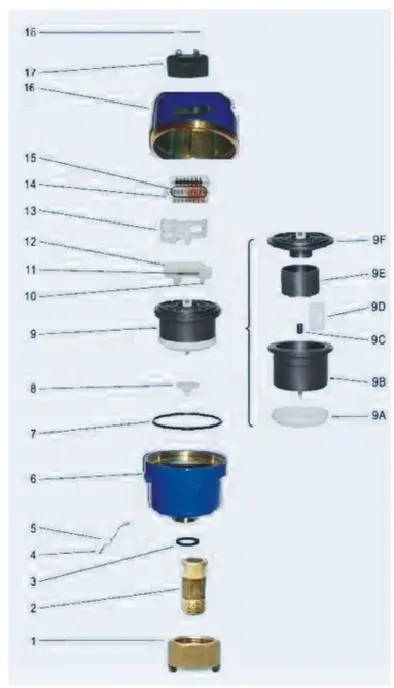

| Codice | Descrizione | Quantità |
| 1 | Noce | 2 |
| 2 | Accoppiamento | 2 |
| 3 | Guarnizione | 2 |
| 4 | Filo di rame | 1 |
| 5 | Sigillare il piombo | 1 |
| 6 | Corpo inferiore | 1 |
| 7 | O-ring | 1 |
| 8 | Valvola di non ritorno | 1 |
| 9A | Filtro | 1 |
| 9B | Camera | 1 |
| 9C | Cespuglio | 1 |
| 9D | Piastra di divisione | 1 |
| 9E | Pistone | 1 |
| 9F | Copertina | 1 |
| 10 | Telaio a morsetto | 1 |
| 11 | Primavera | 1 |
| 12 | Cursore del morsetto | 1 |
| 13 | Assemblaggio della trasmissione | 1 |
| 14 | Registro | 1 |
| 15 | O-ring | 1 |
| 16 | Parte superiore del corpo | 1 |
| 17 | Coperchio | 1 |
| 18 | Perno cerniera | 1 |

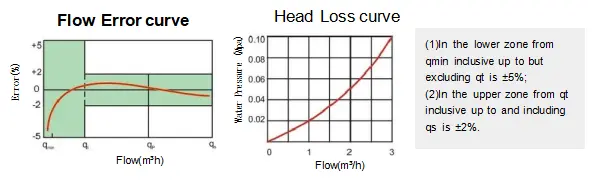

Principali parametri metrologici:
| Misurare | Classe | R(Q3/Q1) | Q4(m³/H) | Q3(m³/H) | Q2(L/H) | Q1(L/H) |
| DN15 | C | 160 | 3.125 | 2.5 | 25 | 15.625 |

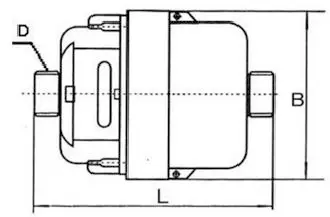

Dimensioni del contatore dell'acqua e dettagli dell'imballaggio:
| Misurare | Lunghezza (mm) | Ampio/Larghezza (mm) | Connessione filo | Peso (kg) |
| DN15 | 115 | 95 | G3/4B | 1 |
| Misurare | Dimensioni del prodotto (cm) | Peso del prodotto (kg) | Pacchetti dentro 1 cartone | Dimensioni cartone (cm) | Peso totale per 1 cartone (kg) |
| DN15 | 11,5*20,9*9 | 1.1 | 10 | 44,5*26,5*12 | 11 |
Tag caldi: Contatore dell'acqua volumetrico
