Il principio di lavoro delle valvole di gate e come selezionare le valvole di gate

   UNvalvola del gateè una valvola di spegnimento che opera raccogliendo o abbassando un cancello verticale (disco a forma di cuneo o parallelo) per aprire o chiudere il passaggio del fluido. È ampiamente utilizzato nei sistemi di tubazioni industriali per l'isolamento completo (completamente aperto o completamente chiuso) ed non è adatto alla regolazione del flusso.

1. Caratteristiche del core e principio di lavoro ：

   Componente chiave - gate/disco:

    Tipicamente a forma di cuneo (cuneo solido, diviso o flessibile) o parallelo (disco singolo o doppio).

    Il cancello si muove perpendicolarmente alla direzione del flusso del fluido.

2.Operation:

   Attivato ruotando una ruota a mano, il cambio o l'attuatore (elettrico, pneumatico, idraulico) sullo stelo della valvola.

   Il movimento rotante dello stelo si converte nel movimento lineare verticale del cancello attraverso un dado a gambo filettato.

3.Pen Stato:

   Se completamente sollevato, il passaggio del cancello si allinea completamente con il corpo della valvola, creando un percorso di flusso diritti e senza restrizioni con minima resistenza al fluido e caduta di pressione.

4. Stato closed

   Se completamente abbassate, le superfici di tenuta del cancello si prendono saldamente contro i sedili della valvola, formando una tenuta da metallo a metallo o metallo a seggio-soft-soft (ad esempio, in gomma, PTFE) per bloccare il flusso di fluido.

5. Caratteristiche del flusso

   Valvole di gatesono tipicamente a corpo intero (o vicino a full-bore), il che significa che l'area a flusso aperto corrisponde al diametro interno del tubo, consentendo un flusso dritto con bassa turbolenza.

6. Vantaggi della key

   Bassa resistenza al fluido: caduta di pressione minima quando è completamente aperta, migliorando l'efficienza energetica.

   Coppia operativa bassa: le forze di gate bilanciano la pressione del fluido durante l'apertura/chiusura (specialmente nei progetti a doppio discorso), riducendo lo sforzo (vs. valvole a globo).

   Flusso bidirezionale: la progettazione simmetrica consente il flusso da entrambe le direzioni senza influire sulla tenuta o il funzionamento.

   Struttura compatta (Vs. Valvole globali): la lunghezza faccia a faccia più corta risparmia spazio.

   Sigillatura affidabile: sigillatura efficace in stato chiuso (in particolare con cancelli a cuneo seduti resilienti o seduti in metallo).

   Ampia compatibilità: adatto per acqua, vapore, petrolio, gas e supporti corrosivi (con materiali appropriati).

7.Ce -svantaggi

   Funzionamento lento: il cancello richiede un viaggio completo per aprire/chiudere. Usura di superficie di seta: l'attrito tra cancello e sedili durante il funzionamento provoca l'erosione, in particolare con fluidi abrasivi.

   Maintenzione difficile: la riparazione di sedili/porte danneggiati richiede spesso strumenti specializzati.

   Dimensioni/peso di grandi dimensioni: il design ingombrante richiede uno spazio di installazione significativo (altezza).

   Non idonei per la limitazione: le posizioni parzialmente aperte causano erosione, vibrazione e danno da sigillo ad alta velocità. Deve essere utilizzato solo completamente aperto o completamente chiuso.

   Costo elevato: soprattutto per applicazioni di grande diametro e ad alta pressione

8. Tipi strutturali di major

 8.1Bantico Design del cancello:

   Valvola del cancello a cuneo: più comune. Il cuneo a forma di V crea forza di tenuta tramite compressione angolare o deformazione elastica. Sigillatura affidabile, adattabile ai cambiamenti termici. Sottotipi: cuneo solido, cuneo diviso (autoregolazione), cuneo flessibile (compensazione termica).

   Valvola del gate di diapositiva parallela: due dischi paralleli. La tenuta si basa su un meccanismo di spargitore (ad es. Cuneo inferiore) o pressione del fluido che spinge i dischi contro i sedili. Struttura più semplice, meno soggetta a inceppamento, ma sigillazione inferiore a bassa pressione.

 8.2 tra movimento dello stelo

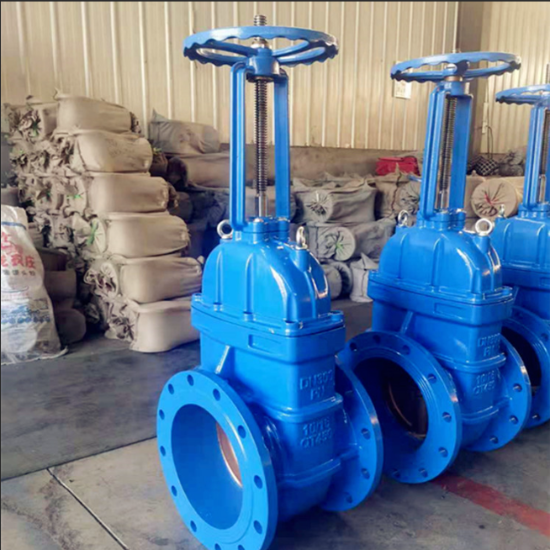

   STEM in aumento (OS & Y): i fili dello stelo sono esterni. Lo stelo aumenta durante l'apertura, indicando visivamente la posizione. Resiste alla corrosione ma richiede spazio verticale.

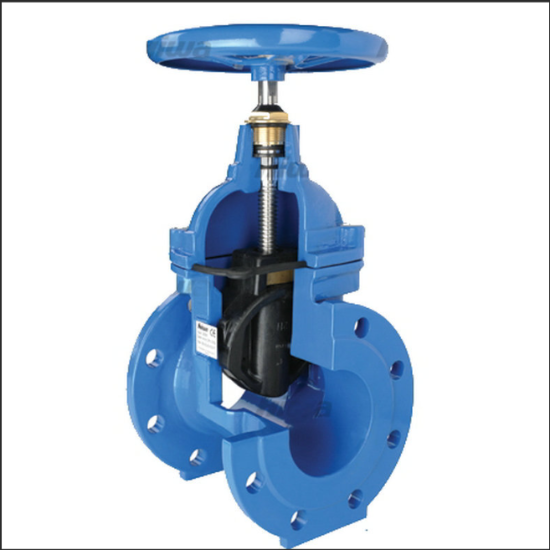

   STEM non abile (NRS): i fili dello stelo sono interni. Lo stelo ruota senza sollevare, salvando lo spazio verticale. Ideale per le aree confinate (ad es. Underground) ma nasconde la posizione e i fili sono esposti a fluido/corrosione.

9. Applicazioni tipiche Le valvole del Gate sono ideali per l'isolamento a bassa resistenza, a piena apertura/piena in:

    Sistemi idrici: impianti per il trattamento delle acque, reti di liquami, rete da costruzione.

   Olio e gas: condotte, raffinerie, linee di trasmissione.

   Piante elettriche: acqua di alimentazione della caldaia, sistemi a vapore.

   Industria chimica: trasporto di fluidi corrosivi/non corrosivi (dipendente dal materiale).

   HVAC: condutture principali del grande sistema.
