Specifiche tecniche per tipi di giunti con tubo di ferro duttile

    Le articolazioni flangiate utilizzano bulloni ad alta resistenza (conformi al grado ISO 898-1 8,8 o superiore) per fissare le piastre della flangia su entrambituboFine, stabilendo una connessione rigida tra condutture a monte e a valle. I carichi strutturali sono interamente portati dai bulloni, che richiedono valutazioni di pressione (ad es. PN16/PN25) abbinati alla pressione di lavoro del sistema.Tipo di articolazioneManca la capacità di deformazione flessibile ed è adatto per applicazioni specializzate come accessori per valvole, connessioni per tubazioni trasversali e sezioni di tubi staccabili. A causa delle limitazioni di compressibilità e resistenza alle intemperie delle guarnizioni in gomma sottile (spessore ≤3 mm), l'efficienza di tenuta deve essere ottimizzata selezionando le guarnizioni EPDM o PTFE. mm/(m · ℃)). Le articolazioni flangiate non sono adatte alle aree soggette a subsidenza. Per scenari di carico dinamico, si consiglia la transizione a giunti flessibili meccanici di tipo K (standard AWWA C111). La produzione e l'installazione devono rispettare rigorosamente le specifiche ISO 7005 per l'accuratezza dell'allineamento e il controllo della coppia.

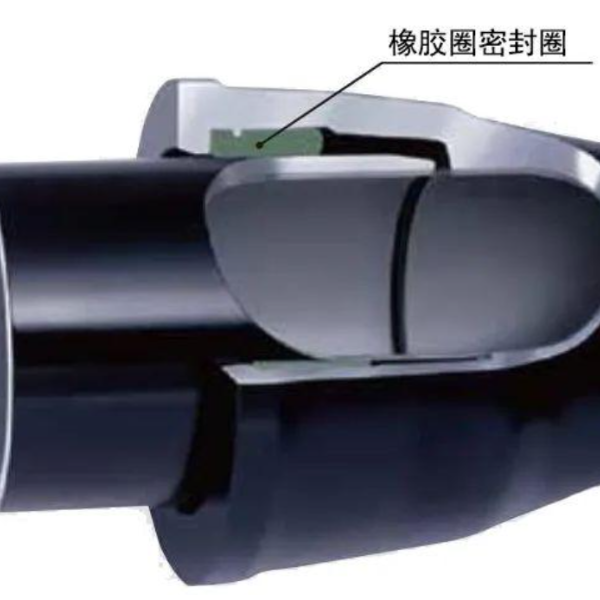

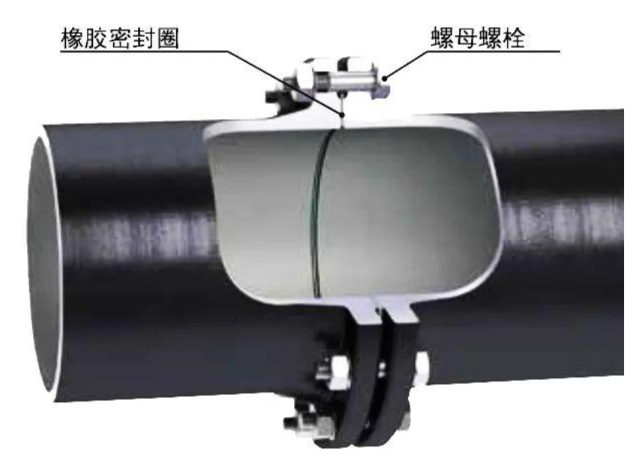

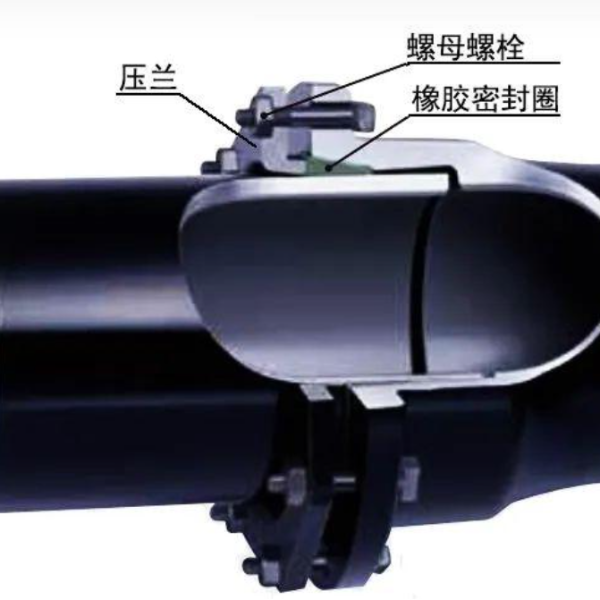

   Articolazione flessibile: Un articolazione in grado di fornire un certo grado di deflessione angolare o spostamento assiale. Include giunti flessibili meccanici e giunti flessibili push-on. Articoli flessibili meccanici: raggiunge una connessione flessibile attraverso dispositivi di compressione meccanica (come bulloni, morsetti) e anelli di tenuta in gomma. Ciò consente uno spostamento limitato (assiale, radiale o angolare) del tubo mantenendo l'integrità della tenuta. I tipi principali includono giunti di tipo K, giunti meccanici autocondetti e giunti flessibili di tipo morsetto. L'installazione viene completata semplicemente spingendo l'estremità del rubinetto all'estremità della campana. Caratterizzati da una rapida installazione e consentendo alcuni spostamenti, questi giunti sono ampiamente utilizzati in progetti di approvvigionamento idrico municipale, drenaggio e trasmissione dell'acqua.

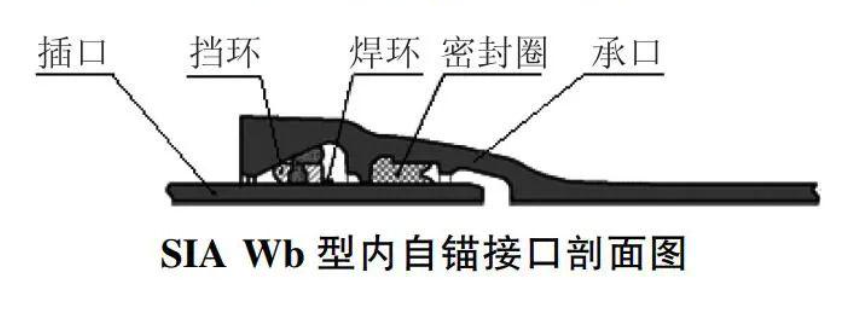

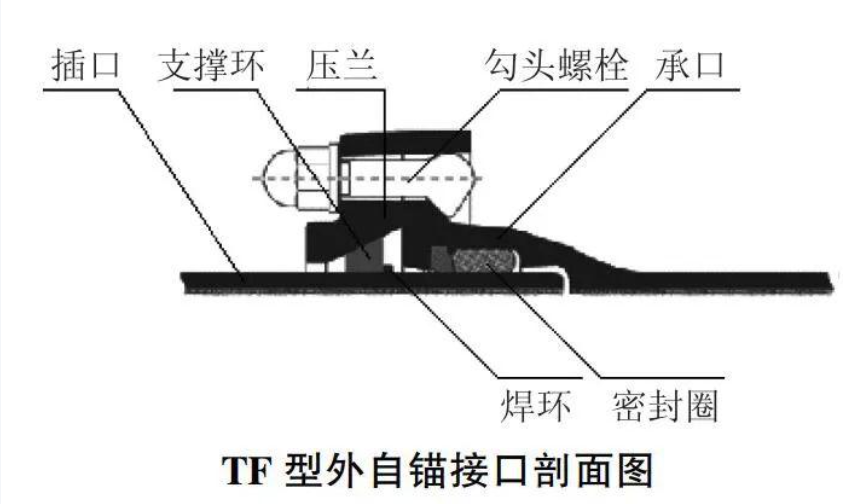

     Giunto autosufficienti: una tecnologia di connessione flessibile all'interno di sistemi di tubo di ferro duttile (DIP) progettata per resistere alla separazione delle articolazioni. Integra un dispositivo di bloccaggio meccanico (come denti contenenti, anelli di bloccaggio a forma di cuneo o blocchi di ancoraggio) con un anello di tenuta in gomma. Mentre si mantengono le capacità di compensazione dello spostamento dei giunti flessibili standard (spostamento assiale di ± 10 mm, deflessione angolare di ± 5 °), contrasta attivamente le forze di trazione assiale sulla tubazione. Ciò impedisce i rischi di separazione delle articolazioni causati dalla pressione interna, dall'impatto del flusso d'acqua o dal movimento del terreno. Basati sulla posizione integrata del dispositivo di bloccaggio, i giunti di autocontrollo sono classificati in due tipi principali: autocontrollo esterno e autocontrollo interno. Entrambi i tipi forniscono resistenza alla estrazione e compensazione flessibile di spostamento. Tuttavia, mostrano differenze significative nella progettazione strutturale, scenari di applicazione e procedure di installazione.
