Cos'è un adattatore di flangia? Qual è il principio operativo di un adattatore alla flangia?

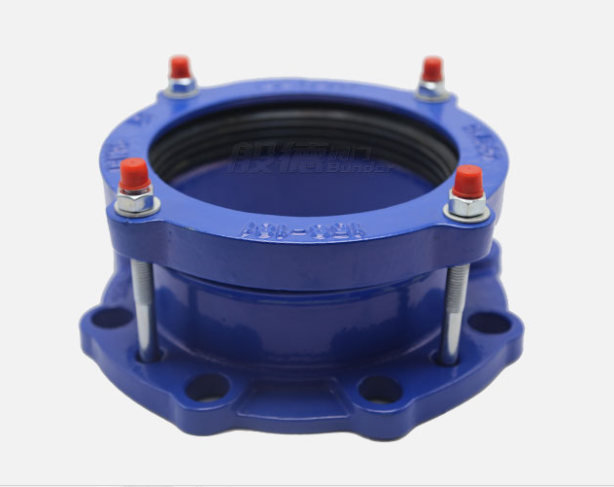

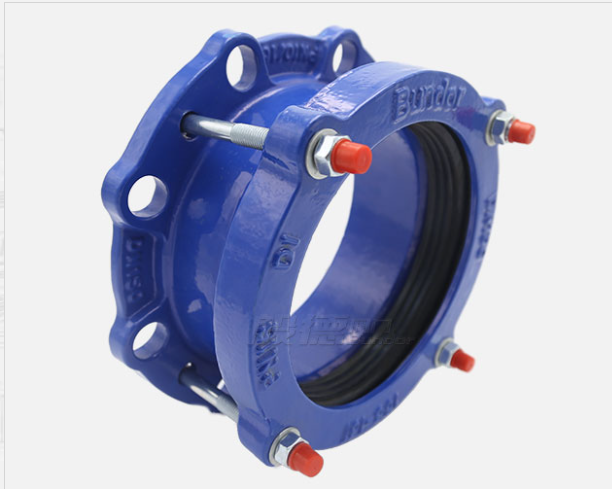

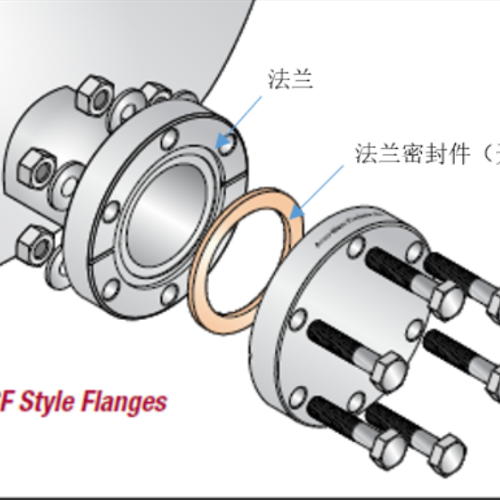

        ILadattatore flangiaopera attraverso il suo design specializzato, consentendo la connessione di flange con specifiche diverse o tipi incompatibili per stabilire un'interfaccia tra tubazioni o componenti dell'attrezzatura. L'adattatore di flange è in genere costituito da elementi bullosi e una guarnizione di sigillatura che lavora in concerto per garantire l'integrità e la stabilità congiunte. Quando si collegano due flange dissimili tramite l'adattatore, i bulloni vengono serrati per comprimere la guarnizione, che simultanea le lacune e sigilla l'interfaccia per prevenire la perdita di fluido/gas; trasmette la forza di compressione applicata attraverso le facce della flangia; mantiene l'affidabilità strutturale distribuendo carichi meccanici e sollecitazioni torsionali.

      L'integrità della tenuta e la stabilità degli adattatori della flangia dipendono criticamente dalla loro precisione di progettazione e produzione. L'accuratezza dimensionale e la compatibilità geometrica con le flange target sono essenziali per garantire l'adattamento adeguato ed efficace. I materiali di adattatore devono possedere una resistenza sufficiente per resistere ai carichi di pressione e di temperatura previsti offrendo prestazioni di tenuta affidabili. I materiali comuni includono metalli come acciaio al carbonio e acciaio inossidabile o termoplastici come PVC e polietilene.

       Adattatore flangiaL'installazione richiede una rigorosa aderenza ai protocolli di precisione: iniziare con la convalida del materiale (corrispondenza delle valutazioni PN/classe, ispezionando le guarnizioni EPDM a 50 ± 5 Shore A) e la preparazione della superficie (degenerazione di flange con acetone). Durante l'assemblaggio, allineare i componenti entro ≤1 ° angolare/≤1% di tolleranza radiale DN, applicando un lubrificante di grado alimentare agli anelli di gomma. Eseguire il serraggio del bullone in sequenza trasversale (ad es. 1-5-3-7-2-6-4-8 per flange a 8 bulloni) usando il carico di coppia a tre stadi (30%→ 60%→ coppia finale 100%; ad esempio, bulloni M20 a 340N · m per PN25). Post-installazione, condotta test pneumatici da 0,6 MPA (≤1% di pressione) e monitoraggio delle vibrazioni (ampiezza <50 μm). Le salvazioni critiche includono il calcolo della forza di spinta (F = ρ · A · ΔV/ΔT) per blocchi di ancoraggio in cemento se F> 50KN, isolamento dielettrico (maniche isolanti + gas di resistenza PTFE> 1MΩ) e compensazione di espansione termica (Δ = α · L · · ΔT con α = 11.2 ×) La non conformità con la verifica della spinta o le procedure di coppia in fase di bypass rischiano catastrofiche insufficienza articolare.
