BS 5163 Valvola di gate NRS resiliente flangiata con uscita di bypass

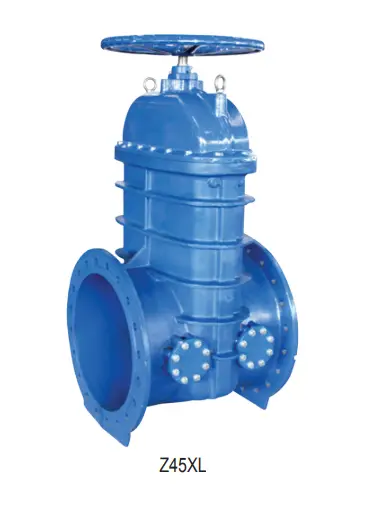

Model:(Z45XL) PN10/16
BS 5163 Valvola di gate NRS resiliente flangiata con uscita di bypass (Z45XL) PN10/16
• Connessione termina: flangia a BS EN 1092-2: 1997
• Pressione di lavoro: PN10/16
• Intervallo di temperatura: 0 ℃- 100 ℃
• Rivestimento: rivestimento epossidico legato alla fusione in conformità con ANSI/AWWA C550
• Connessione termina: flangia a BS EN 1092-2: 1997
• Pressione di lavoro: PN10/16
• Intervallo di temperatura: 0 ℃- 100 ℃
• Rivestimento: rivestimento epossidico legato alla fusione in conformità con ANSI/AWWA C550

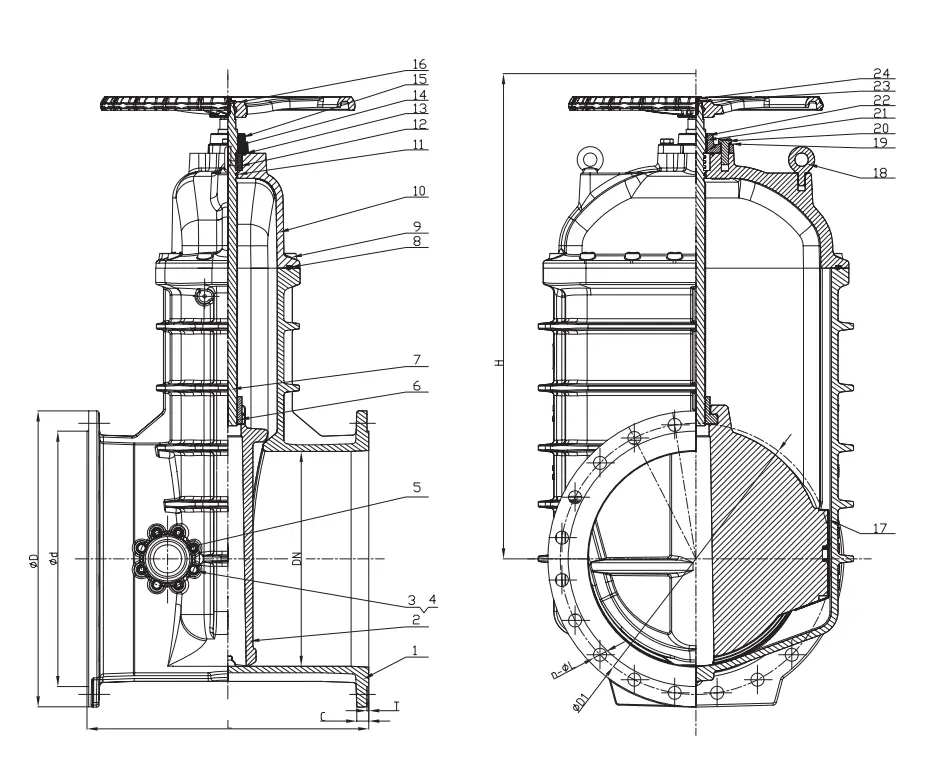

| Specifiche materiali | |||
| Parte n. | Parte | Specifiche standard | Opzioni |
| 1 | Corpo valvola | EN-GJS-450-10 |
|
| 2 | Disco a cuneo resiliente | EN-GJS-450-10+EPDM |
|
| 3 | Bullone | Zinco in acciaio al carbonio placcato | SS304, SS316 |
| 4 | Rondella piatta | Zinco in acciaio al carbonio placcato | SS304, SS316 |
| 5 | Coperchio valvola a by-pass | EN-GJS-450-10 |
|
| 6 | Dado a cuneo | Brass HPB59-1 |
|
| 7 | Gambo | Acciaio inossidabile | SS304/316/420/431 |
| 8 | Il gas cofano | EPDM | Nbr |
| 9 | Bullone | Zinco in acciaio al carbonio placcato | SS304, SS316 |
| 10 | Cofano | EN-GJS-450-10 |
|
| 11 | O-ring | Nbr | EPDM |
| 12 | Rondella spinta | Zinco in acciaio al carbonio placcato | SS304, SS316 |
| 13 | O-ring | Nbr | EPDM |
| 14 | Guida dell'asse | Brass HPB59-1 |
|
| 15 | Ghiandola | EN-GJS-450-10 |
|
| 16 | Ruota della mano | EN-GJS-450-10 | Acciaio premuto |
| 17 | Manica guida | EPDM |
|
| 18 | Bullone oculare | Zinco in acciaio al carbonio placcato |
|
| 19 | Rondella piatta | Zinco in acciaio al carbonio placcato | SS304, SS316 |
| 20 | Bullone | Zinco in acciaio al carbonio placcato | SS304, SS316 |
| 21 | 0-ring | Nbr | EPDM |
| 22 | Tergicristallo ad anello | EPDM | Nbr |
| 23 | Rondella piatta | Zinco in acciaio al carbonio placcato | SS304, SS316 |
| 24 | Bullone | Zinco in acciaio al carbonio placcato | SS304, SS316 |
| Nota: 1. Per una richiesta di materiale speciale diversa dalle specifiche standard, indicare chiaramente nell'elenco di richiesta o ordine. ByPasfiting e Valve Assembly da non citare e fornito a meno che non vi sia una dichiarazione specifica in ordine o inchiesta. 2.Se sono richiesti il raccordo e la valvola di bypass, ti preghiamo di dichiararlo chiaramente nell'ordine di acquisto e i costi verranno aggiunti di conseguenza. " |
|||
| Dn | Pn | Dimensioni (mm) | ||||||||
| Pollice | mm | L | H | D | D1 | d | C | T | n-φl | |
| 18 " | 450 | 10 | 650 | 1108 | 640 | 565 | 530 | 30 | 4 | 20-F28 |
| 16 | 585 | 548 | 20-31 | |||||||
| 20 " | 500 | 10 | 700 | 1130 | 715 | 620 | 582 | 31.5 | 4 | 20-F28 |
| 16 | 650 | 609 | 20-34 | |||||||
| 24 " | 600 | 10 | 800 | 1311 | 840 | 725 | 682 | 36 | 5 | 20-31 |
| 16 | 770 | 720 | 20-F37 | |||||||
