Qual è la differenza tra una flangia e un giunto di smantellamento?

   1. Differenza di scopo fondamentale

        Flangia: il suo scopo principale è quello di creare un punto di connessione permanente o semi-permanente, sigillato e rigido in un sistema di tubazioni. Viene utilizzato per collegare i tubi a tubi, tubi a valvole, tubi alle pompe o ad altre attrezzature. È il metodo di connessione fondamentale per la costruzione di una rete di tubazioni. Una volta serrati i bulloni, una connessione alla flangia è pensata per essere fissata e immobile.

Smantellamento dell'articolazione: Il suo scopo fondamentale è facilitare il rapido smontaggio e la manutenzione di apparecchiature specifiche (come valvole, pompe, misuratori di flusso). Non è un connettore di base, ma piuttosto funziona come uno "strumento di manutenzione" o "sezione rimovibile", tipicamente installato tra le flange ad entrambe le estremità dell'attrezzatura che richiede una manutenzione frequente (ad esempio, valvole). La sua stessa esistenza è rendere facile la rimozione dell'attrezzatura.

   2. Differenza di struttura e meccanismo di funzionamento

       Flangia: la struttura è relativamente semplice, costituita principalmente da due dischi (piastre di flangia) con fori del bullone e una guarnizione di tenuta inserita nel mezzo. Durante la connessione, tutti i bulloni della flangia circostante devono essere stretti uniformemente per comprimere la guarnizione, raggiungendo la tenuta e la fissazione. Per smontare le attrezzature, tutti i bulloni di collegamento sulle flange su entrambi i lati dell'attrezzatura devono essere completamente allentati e rimossi prima che l'attrezzatura possa essere eliminata. Questo processo può richiedere molto tempo e laborioso, soprattutto se i bulloni sono corrosi o lo spazio è limitato.

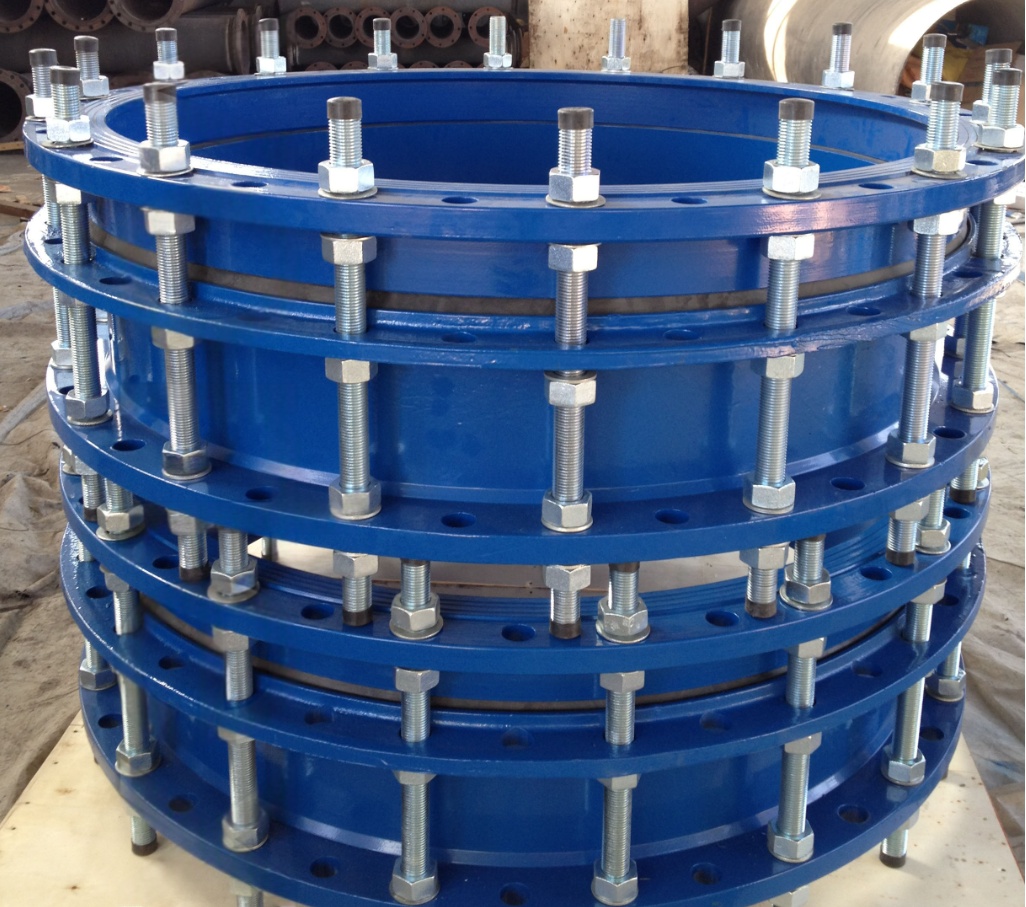

Smantiling Articolo: la struttura è più complessa. Include due flange (un'estremità fissa, un'estremità mobile), una manica telescopica (come una struttura del telescopio, con guarnizioni) e i bulloni di limite 2-4 cruciali.

Durante il normale funzionamento: i dadi sul limite i bulloni sono uniformemente serrati, tirando la flangia mobile verso la flangia fissa e comprimendo la manica telescopica, rendendo l'intero articolazione rigido come una breve sezione di tubi.

Quando le attrezzature hanno bisogno di smontaggio: è necessario allentare solo i dadi su questi pochi bulloni limite (non rimossi). Una volta allentata, la flangia mobile (insieme all'apparecchiatura da rimuovere) può essere tirata assialmente lungo la tubazione una distanza preimpostata (ad esempio, 50 mm, 100 mm). Questo spazio è sufficiente per rimuovere facilmente i bulloni che collegano l'apparecchiatura stessa alla flangia della conduttura, consentendo di togliere l'attrezzatura. La connessione della flangia del sistema di tubazioni stesso (sul lato della flangia fissa) rimane completamente intatta.

   3. Differenza di messa a fuoco funzionale

       Flangia: fornisce connessioni di base, sigillatura e funzioni di pressione. Progettato come punto fisso, manca di caratteristiche di design specifiche per un facile smontaggio e non fornisce una compensazione di spostamento assiale (a meno che non si tratti di una flangia speciale appositamente progettata).

      Smontare giunto:

      Funzione primaria: consente lo smontaggio rapido e senza taglio delle apparecchiature critiche, risparmiando significativamente i tempi e i costi di manutenzione e riducendo i disturbi al sistema di tubazioni.

      Funzioni aggiuntive: utilizzando la sua struttura telescopica, può anche compensare lo spostamento assiale della pipeline minore (ad es. Espansione/contrazione termica, errori di installazione) durante l'installazione e il funzionamento, semplificare l'allineamento durante l'installazione e fornire un certo assorbimento di vibrazioni.

   4. Differenza degli scenari dell'applicazione

       FLANGE: onnipresente, è la configurazione standard dove è necessaria una connessione. I sistemi di tubazioni sono costruiti da innumerevoli punti di connessione della flangia.

       Smanteltura di giunti: installato strategicamente su entrambi i lati di apparecchiature critiche (in particolare valvole, pompe) che richiedono una manutenzione frequente o una potenziale sostituzione. È "inserito" tra l'attrezzatura e il sistema di tubazioni nei due punti di connessione della flangia esistenti. Non è consentito comunemente usato in scenari con spazio di manutenzione limitato, frequenza di manutenzione elevata o in cui il taglio/saldatura (lavoro a caldo).

     Riepilogo delle differenze chiave:

     La flangia è un "connettore": utilizzato per collegare permanentemente i tubi e le apparecchiature; È la base per la costruzione del sistema.

     Lo smantellamento dell'articolazione è un "componente di manutenzione": utilizzato per facilitare lo smontaggio di attrezzature specifiche; È un assistente per la manutenzione del sistema. Con la sua struttura telescopica unica e il design del bullone limite, consente di creare spazio per la rimozione delle attrezzature allentando solo pochi dadi, evitando la seccatura di rimuovere numerosi bulloni della flangia o tubi di taglio.

     Semplice analogia:

     Immagina un cassetto fisso all'interno di un mobile.

     La flangia è come inchiodare o incollare il cassetto all'armadio: per rimuovere il cassetto, è necessario rompere la connessione o rimuovere scrupolosamente tutti i chiodi/colla.

     Lo smantellamento dell'articolazione è come l'installazione di diapositive del cassetto e chiavistelli tra il cassetto e l'armadio - durante il normale funzionamento, i chiavistei (bulloni limite) bloccano saldamente il cassetto; Quando è necessaria la manutenzione, il cingolio (allentamento dei dadi) consente di estrarre facilmente il cassetto (attrezzatura) lungo le vetrini (manica telescopica) per l'ispezione o la sostituzione. Il corpo dell'armadio (tubazione principale) stesso rimane completamente indisturbato.
