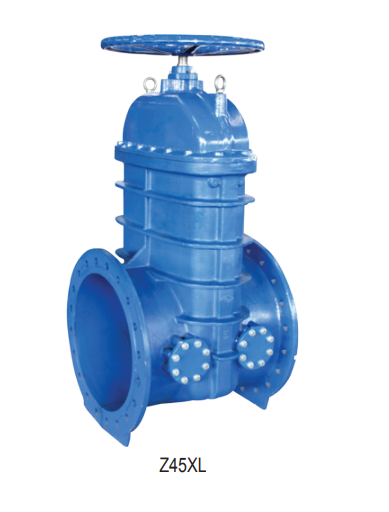

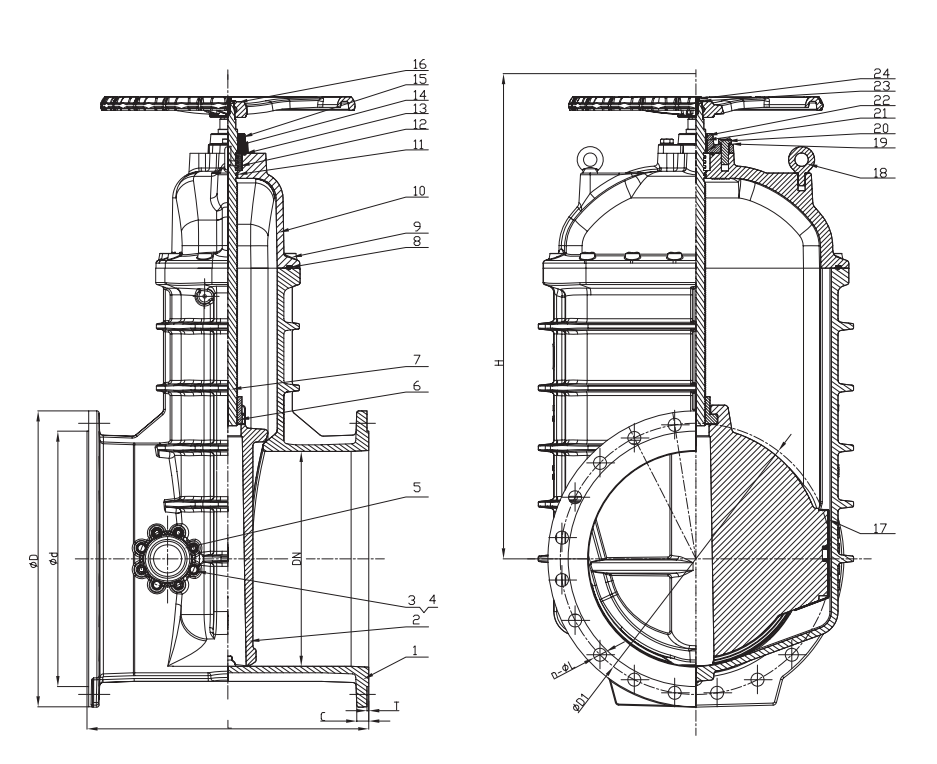

Che cos'è la valvola di gate NRS resiliente flangiata con uscita di bypass (Z45XL)?

Tipo di base e struttura centrale:

Questa è una valvola di gate. Il suo componente centrale è un cancello/cuneo a forma di disco che si muove in una linea retta perpendicolare alla direzione del flusso del fluido per aprire (sollevamenti di gate per consentire il flusso) o chiudere (gate si abbassa al flusso bloccato). Questo progetto si traduce in una resistenza al flusso minima quando completamente aperta.

Tecnologia di sigillatura chiave - sedile resiliente:

La valvola impiega una progettazione di sedili resilienti. Ciò significa che l'anello di tenuta della valvola (sedile) è in genere realizzato in gomma di alta qualità (come EPDM, NBR) ed è elastico/flessibile. Quando la valvola si chiude, il cancello preme contro il sedile resiliente, causando la deformazione della gomma e conformata strettamente al bordo del cancello, creando una tenuta affidabile. Questo design offre una certa tolleranza per impurità minori (come il limo) nella conduttura e fornisce un'eccellente sigillatura, particolarmente adatta per applicazioni a bassa o media pressione.

Metodo di funzionamento dello stelo - NRS:

NRS sta per stelo non abile. Quando si utilizza la valvola (di solito ruotando una ruota a mano o un cambio), lo stelo stesso ruota; Non si sposta assialmente verso l'alto o verso il basso. Il movimento rotante dello stelo viene convertito nel movimento di sollevamento/abbassamento lineare del cancello attraverso un meccanismo filettato interno (di solito un dado del gate). Il vantaggio principale di questo progetto è il suo requisito minimo di autorizzazione aerea; La parte superiore dello stelo non aumenta durante l'apertura/chiusura, rendendolo ideale per le installazioni limitate allo spazio (come le fosse della valvola sotterranea).

Metodo di connessione - Flangiato:

Le estremità dell'ingresso e dell'outlet della valvola dispongono sulle flange. Le flange sono cerchi circolari con fori del bullone. Durante l'installazione, i bulloni vengono utilizzati per collegare strettamente le flange della valvola alle corrispondenti flange di accoppiamento sul gasdotto, con una guarnizione posizionata in mezzo per raggiungere la tenuta. La connessione flangiata è uno dei metodi più comuni e affidabili per le valvole della tubazione, facilitando facili installazione, rimozione, manutenzione e resistenza di pressioni più elevate e forze di trazione.

Funzionalità principale - Con outlet di bypass:

Questa è la caratteristica più distintiva di questa valvola. Ha un'uscita aggiuntiva e più piccola sul corpo della valvola (tipicamente vicino al lato ingresso o nel mezzo), chiamata uscita di bypass o porta di sanguinamento. Questa porta di bypass è generalmente dotata di una valvola a sfera, valvola a spina o valvola globale di piccolo diametro (noto come valvola di bypass).

Funzioni di base dell'uscita di bypass: bilanciamento della pressione attraverso la valvola principale: prima di aprire la valvola del gate principale, specialmente quando c'è una differenza di pressione significativa (alta pressione differenziale) attraverso di essa, la valvola di bypass viene aperta lentamente per primo. Ciò consente al fluido dal lato ad alta pressione di fluire gradualmente attraverso la linea di bypass nel lato a bassa pressione, equalizzando la pressione su entrambi i lati della porta principale. Riduzione della coppia operativa e protezione della valvola: dopo l'equalizzazione della pressione, la forza (coppia) necessaria per aprire la valvola principale è significativamente ridotta, facilitando l'operazione. Ancora più importante, ciò impedisce i rischi associati alla forzatura della valvola principale ad alta pressione differenziale, come vibrazioni di gate grave, punteggio/usura della superficie di tenuta della sede o persino deformazione/rottura dello stelo, proteggere notevolmente la valvola di servizio per la pressione di una valve di portata. Campionamento: la valvola di bypass può essere utilizzata anche per il trasferimento o il campionamento del fluido a flusso piccolo.

Operazione e indicazione:

La valvola viene in genere utilizzata tramite una ruota a mano in alto (dimensioni più piccole) o cambio (dimensioni maggiori o dove è necessario un funzionamento più facile). A causa del design NRS, la rotazione dell'albero di ingresso della ruota della mano/del cambio provoca il sollevamento/abbassamento del gate. La valvola di solito include un indicatore di posizione (ad es. Puntatore e quadrante) che mostra chiaramente se la valvola è in posizione aperta, chiusa o intermedia.

Scenari di applicazione primaria:

Questa valvola è particolarmente adatta per applicazioni che richiedono un funzionamento frequente o in cui può esistere un'elevata pressione differenziale durante il funzionamento. Gli usi comuni includono: reti di approvvigionamento idrico (municipale, industriale): condutture principali, prese della stazione di pompaggio, valvole di isolamento della zona, in particolare laddove il rischio di martello per l'acqua è necessario protezione elevata o principale delle valvole. Sistemi di protezione del fuoco: scarichi di pompaggio antincendio, valvole di controllo principali, garanzia delle opere di pressione di sicurezza, garanzia delle opere di pressione di sicurezza.

Designazione del modello - Z45XL:

Z45XL è una tipica designazione del modello per questo tipo di valvola sotto lo standard nazionale cinese (GB): Z: rappresenta la valvola di gate (ZHA FA - 闸阀) .4: rappresenta la connessione flangiata.5: rappresenta il funzionamento tramite attrezzatura conico (o significa ampiamente il funzionamento del cambio, distinguendolo da 3 per gli ingranaggi del worm). Nei prodotti reali, le dimensioni più piccole potrebbero utilizzare direttamente una ruota della mano, ma il modello può comunque conservare questo numero di serie.xl: in genere significa che la valvola presenta un sedile resiliente (Xing - 弹性) e include una presa di bypass (Long - 旁通). Questo è l'identificatore chiave che distingue questo modello da una valvola di gate sedile resiliente standard (ad es. Solo sedile resistente Z45x, senza bypass).
