Valvola Globle ： Un sollevamento, flusso si arresta; trascinamento zero, pieno.

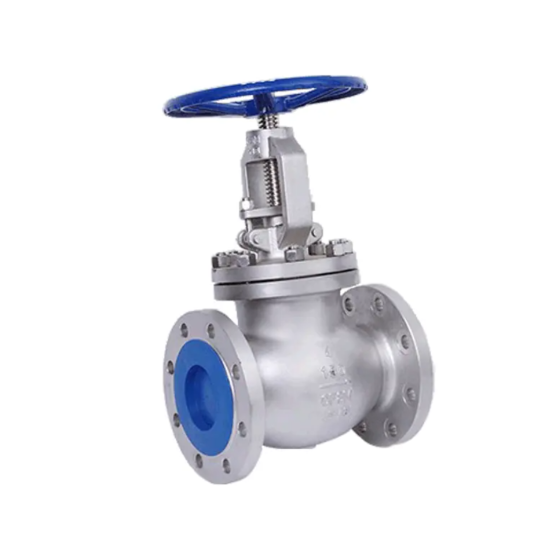

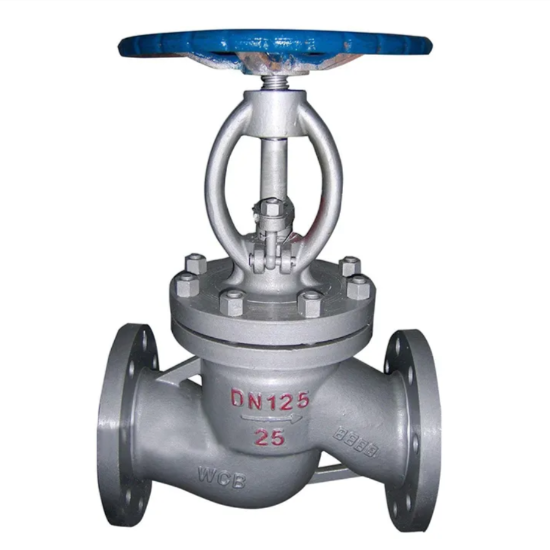

             ILValvola globale, noto anche come valvola di arresto o isolamentovalvola, è un tipo di valvola estremamente comune e ampiamente usato. La sua funzione principale è quella di aprire o chiudere un passaggio fluido dal movimento lineare (su e giù) di un disco (l'elemento di chiusura) lungo la linea centrale della sede (superficie di tenuta). Il nome "Globe Valve" riflette in modo molto intuitivo il suo scopo principale - per chiudere completamente o collegare il flusso di fluido, piuttosto che principalmente per la regolazione del flusso (sebbene alcuni progetti consentano un certo grado di regolamentazione).

 1. Componenti strutturali principali ：

  Corpo: il guscio esterno contenente i passaggi del fluido e il sedile. La forma del corpo (tipicamente sferico o "y") determina la direzione del flusso e la resistenza. Le porte di ingresso e uscita sono generalmente in linea (pattern dritto) o ad un angolo (modello di angolo).

  Bonnet: si collega al corpo, formando una camera chiusa che ospita lo stelo e altri componenti. Tipicamente bullonato al corpo con una guarnizione della guarnizione.

  Disco (plug): l'elemento di chiusura critico. Il suo fondo presenta una superficie di tenuta (piatta, conica o sferica) che corrisponde con precisione al sedile. Il disco è spostato dallo stelo.

  Sede: una superficie di tenuta a forma di anello fissata all'interno del passaggio del corpo. Quando il disco si abbassa, la sua superficie di sigillatura sta a stretto contatto con la superficie della sede per formare un sigillo.

  STEM: l'asta che collega il disco al meccanismo operativo (ruota a mano, attuatore). La rotazione della ruota della mano fa muovere linearmente lo stelo (tipicamente tramite un meccanismo di vite dello stelo in aumento), sollevando o abbassando il disco.

  Ruota a mano (o attuatore): per il funzionamento manuale, ruotando la ruota della mano guida lo stelo. Può anche essere collegato a attuatori elettrici, pneumatici o idraulici per il funzionamento automatizzato.

  Box di ripieno: situato all'interno del cofano, che circonda lo stelo. Pieno con materiale di imballaggio flessibile (ad es. Grafite, PTFE) e compresso da una ghiandola per prevenire perdite di fluido lungo lo stelo.

  Dado / giogo dello stelo: per le valvole del globo dello stelo in aumento, la ruota della mano è attaccata a un dado dello stelo montato su un giogo. Ruotando la ruota della mano gira il dado dello stelo, guidando lo stelo filettato su o giù.

2. Principio di lavoro (Core):

   Processo di apertura: ruotare la ruota in senso antiorario. Il dado dello stelo si gira, facendo muovere lo stelo verso l'alto. Lo stelo solleva il disco lontano dal sedile. Man mano che il disco aumenta, l'area di flusso tra il disco e la sede aumenta gradualmente, consentendo al fluido di fluire attraverso la valvola al di sotto (o sopra, a seconda del design) la sede.

   Processo di chiusura: ruotare la ruota della mano in senso orario. Il dado dello stelo gira, guidando lo stelo verso il basso. Lo stelo spinge il disco verso il basso fino a quando la sua superficie di tenuta si preme strettamente contro la superficie di tenuta della sede. L'applicazione di una forza sufficiente crea un sigillo meccanico tra le due superfici con precisione, impedendo il passaggio del fluido.

   Punto chiave: l'apertura e la chiusura di una valvola globale si ottiene attraverso lo spostamento lineare (sollevamento/abbassamento) del disco. La tenuta si basa sulla forza di compressione perpendicolare applicata dal disco sul sedile.

3. Design della direzione del flusso

Flusso sotto il disco (flusso standard-flusso a close): questo è il design più comune. Il fluido entra sotto il disco ed esce sopra di esso.

   Vantaggi: in posizione chiusa, la pressione del fluido agisce sotto il disco, aiutando a costringerlo più forte contro il sedile, migliorando il sigillo. L'apertura della valvola richiede una forza operativa relativamente inferiore (la pressione del fluido aiuta a sollevare il disco).

   Svadvntages: il percorso del flusso è tortuoso ("s" a forma di), con conseguente elevata resistenza al flusso. La cavità sotto il sedile può intrappolare i sedimenti.

Scorri sul disco (flusso inverso-flusso a apertura): il fluido entra sopra il disco ed esce sotto di esso.

   Vantaggi: lo stelo e la scatola di ripieno non sono esposti alla pressione del sistema nella cavità della valvola (la pressione è al di sopra del disco), che si estende potenzialmente alla durata di imballaggio. Meno incline all'accumulo di sedimenti sotto il sedile.

   Svantaggi: durante la chiusura, la pressione del fluido agisce sopra il disco, cercando di sollevarlo dal sedile, ostacolando la tenuta. L'apertura richiede il superamento della pressione del fluido, che richiede una maggiore forza operativa. In genere utilizzato solo per applicazioni specifiche (ad es. Valvole di scarico, servizio speciale).

La direzione del flusso è generalmente indicata da una freccia sul corpo della valvola. L'installazione deve seguire rigorosamente questa direzione!

4. Caratteristiche di Main:

Vantaggi:

   Eccellente interruzione: ampia area di contatto tra superfici di tenuta del disco e sedile, con precisione lampiata, una forte tenuta meccanica quando chiusa, bassa perdita (può raggiungere la classe VI ANSI), ideale per applicazioni che richiedono un arresto stretto.

   Facile manutenzione: il disco e il sedile sono relativamente facili da riparare o sostituire (le valvole sono spesso riparabili). Alcuni design consentono la manutenzione in linea.

   SCHE CICA: il viaggio del disco da pieno aperto a pieno chiuso è relativamente corto (in genere ~ 1/4 del diametro del foro del sedile), portando a tempi di apertura/chiusura moderati.

   Capacità di limitazione moderata: sebbene non sia buono come le valvole di controllo dedicate (ad es. Ball Port, Plug Eccentric), le valvole globali possono essere utilizzate per la regolazione del flusso modificando la posizione del disco, specialmente vicino alla posizione chiusa in cui la precisione di controllo è migliore. L'erosione durante la battuta è meno grave rispetto alle valvole del gate.

   Applicazione versatile: adatto a vari fluidi tra cui vapore, acqua, petrolio, gas e supporti corrosivi (con appropriata selezione di materiale/guarnizione).

Svantaggi:

   Droping ad alta pressione: il percorso a forma di "S" tortuosa provoca una significativa perdita di pressione, portando a un maggiore consumo di energia. Non è adatto a requisiti a bassa resistenza.

   Alta coppia operativa: l'apertura e la chiusura (specialmente vicino alla fine della corsa di chiusura) richiede il superamento della pressione del fluido e l'attrito della superficie di tenuta, con conseguente coppia elevata (specialmente per dimensioni di grandi dimensioni/alte pressioni), spesso richiedono operatori di ingranaggi.

   Operazione relativamente lenta: sebbene la corsa del disco sia breve, l'operazione a ruota multi-turn lo rende più lento delle valvole a quarto di svolta (palla, farfalla).

Direzione del flusso Critico: la direzione di installazione deve seguire rigorosamente la freccia di flusso (di solito flusso-disc). L'installazione errata influisce fortemente sulla tenuta e nella forza operativa.

Fluido trappole per cavità: per le valvole a flusso-dischi di flusso installate in orizzontale, la cavità del corpo inferiore può intrappolare il fluido, rischiando il congelamento in ambienti freddi o causando problemi operativi con determinati media.

5. Applicazioni tipiche:

   Sistemi di tubazioni che richiedono un isolamento affidabile e chiusura a stretto chiusura (ad es. Acqua di alimentazione della caldaia, sistemi di vapore, processi chimici).

   Applicazioni che necessitano di una certa capacità di regolazione del flusso (ad es. Acqua di raffreddamento, linee ausiliarie).

   Sistemi ad alta pressione (struttura gestisce il pozzo di pressione).

   Situazioni con rigorosi requisiti di perdita esterna (la tenuta di imballaggio è affidabile e può essere regolata/sostituita online).

   Molto comune nelle tubazioni del foro piccolo (DN50 / NPS 2 e inferiore).

6.Valvola globalePrincipio di lavoro

   Azione principale: movimento lineare verticale (sollevamento/abbassamento) del disco.

   Principio di apertura: ruotare la ruota della mano (o mosse attuatori) → lo stelo si sposta su → il disco si alza dal sedile → il passaggio del flusso si apre → flussi di fluidi.

   Principio di chiusura: ruotare la ruota della mano (o mosse attuatori) → STEM MODS AWN → Disco Preme contro il sedile → Le superfici di tenuta effettuano il contatto stretto → il passaggio di flusso è meccanicamente interrotto.

   Principio di tenuta: si basa sulla forza verso il basso applicata dallo stelo per creare una forza di compressione sufficiente tra la superficie di tenuta del disco e la superficie di tenuta della sede, formando una guarnizione da metallo a metallo o metallo a soft.

   Impatto della direzione del flusso: sotto il flusso standard (flusso-disc), la pressione del fluido aiuta la sigillatura durante la chiusura. Sotto il flusso inverso (flusso-over-disco), la pressione del fluido ostacola la sigillatura e aumenta la forza di apertura.
